CABLES hechos a mano RCA - XLR - DIN

En mis ratos libres, cuando salgo del trabajo, confecciono en casa cables a mano con los materiales que voy comprando para mis pruebas privadas, que son estas:

Cables artesanales. Pruebas y experiencias
y siguió aquí y aquí:
CONSEJOS PARA HACER CABLES
Audio HUM-DIY para dummies, II: cómo experimentar con cables

El objetivo de estas ventas no es ganarme la vida con ellas (muchos ya lo saben), sino financiar mis pruebas con cables. No hay más que echar un vistazo a los precios. ¿Pruebas? Un OPHELIA con conectores Neutrik de 2 x 0.5 m está colgado aquí a 25€. Basta con echar cuentas: Jan Meier lo vende por 110€ (http://www.meier-audio.homepage.t-online.de/); a mí, contando lo que me cobran por el envío, los 4 conectores Neutrik me cuestan 6,4€, el metro de cable unos 8€, la funda con lo que se pierde al expandirse y lo que se deshilacha en los extremos unos 3€ más, los termorretráctiles 1€, más el material que desecho porque son retales cortos, porque cometo un error y vuelta a empezar, la soldadura con plata, el bote de Kontakt, el 10% que se pierde dentro de los conectores... Sumada la cosa, el "beneficio" rondará los 4€ por 1 o 2 horas de trabajo en mis ratos libres, lo justo para poder invertir en más materiales de prueba sin perder dinero. Es materialmente imposible enriquecerse o ni siquiera obtener un beneficio razonable. Lo aclaro porque alguno pensará que soy una tienda o algo así. Si esto fuera un catálogo comercial, ese Ophelia (es solo un ejemplo) no costaría 25€ sino 80 o 90€, un precio equivalente al de Jan Meier. No me dedico a esto profesionalmente (trabajo en otra cosa muy distinta) y por el momento no pretendo ganarme la vida con ello, más que como un simple hobbie.

Los envíos se pueden realizar por Correos y suelen tardar 3 días laborables:

Hasta 500 g, no certificado: 2.5€
Hasta 500 g, certificado (tracking): 4.75€
Hasta 500 g, urgente no certificado (tracking, pero sin firma ni compensación por extravío): 4.75€
Hasta 500 g, urgente certificado (tracking): 7€
Más de 500 g, no certificado: 5€
Más de 500 g, certificado (tracking): 7.5€
Más de 500 g, urgente certificado (tracking): 9€

* Recomiendo el envío CERTIFICADO


DISPONGO DE LOS SIGUIENTES CONECTORES

NEUTRIK REAN: contacto bañado en oro, funda de cromo negra, dieléctrico de termoplástico, mecanismo sujetacable. En los cables más gruesos adapto el conector retirando el sujetacables.

NAKAMICHI ATORNILLABLE: contacto bañado en oro de 24K, atornillable, dieléctrico de termoplástico, fabricado en Japón. El cuerpo es enroscable para regular la presión del anclaje.

BAÑADO EN PLATA: Conector de cobre OFC bañado en plata pura, dieléctrico de termoplástico y funda metálica. Es el conector con baño de plata pura más económico del mercado.

PLATA ANTIMAGNÉTICA ATORNILLABLE. Conector de cobre OFC bañado en plata, atornillable y con carcasa antimagnética.

ORO 24K ANTIMAGNÉTICO CON DIELÉCTRICO DE TEFLÓN. Conector bañado en oro de 24K, antimagnético y con dieléctrico de teflón.

CONECTOR XLR NEUTRIK CON CONTACTOS DE ORO Y PLATA. He seleccionado este modelo de Neutrik por su estupendo sistema de anclaje, por su buen precio, por los conectores dorados de la hembra (0.2 micras) y bañados en plata del macho (2 micras), porque a diferencia de otros modelos apenas contiene níquel (chasis de cromo) y por su apariencia discreta y elegante, con un aspecto menos profesional que otras gamas.

CONECTOR XLR CON CONTACTOS DE ORO 24K. Me gusta este conector porque en sencillísimo y tremendamente barato. Apenas contiene metal, lo cual en teoría va bien para evitar problemas de RFI y EMI, tiene un sistema de anclaje y cierre sólidos, y todos los contactos están bañados en oro de 24K. Sin pretensiones y sin complicaciones, pero de una muy buena relación calidad-precio.

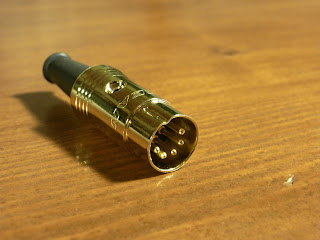

DIN-5 NEUTRIK ORO. Este modelo, sencillo, eficaz y económico, es sin embargo superior a la media de conectores DIN, ya que sus contactos están bañados en oro (0.2 micras) en lugar de níquel, lo que mejora su protección frente a la oxidación. Consta de 5 pines en 180º.

DIN-5 NEUTRIK PLATA. Este conector es una verdadera ganga, pues no solo es sencillo, eficaz y barato, sino que además es uno de los pocos conectores de su especie con contactos bañados íntegramente en plata (2 micras). Consta de 5 pines en 180º.

Y estos son los cables de los que tengo material para mis pruebas, y que puedo confeccionar por encargo:

ROMEO

Dos vivos de plata sólida pura 99.999%, dieléctrico de algodón y blindaje trenzado flotante (desconectado).

Suavidad, precisión, detalle, calidez controlada, extraordinaria profundidad, separación instrumental... Estas son algunas de las virtudes del que posiblemente sea mi mejor cable de interconexión. Por su construcción, materiales y tiempo empleado en la elaboración (entre 2h y 3h), este cable debería costar cinco veces más, pero eso iría contra el espíritu casi altruista de esta iniciativa.

2 x 0,5 m Nakamichi o bañado en plata 39.5€

Conectores OFC bañado en plata antimagnética atornillable: +10€
Conectores bañados en oro 24K antimagnéticos con teflón: +10€
Conectores XLR oro: +9€
Conectores XLR Neutrik oro y plata: +17€

RCA: cada incremento de 2 x 0,5 m 12€
XLR: cada incremento de 2 x 0.5 m 17€

ROMEO MKII: con funda extra de algodón grueso: cada sección de 2 x 0.5 m +4€

HÍBRIDO

Dos vivos de cobre UP-OCC en polietileno y dos vivos de plata sólida pura 99.999% en teflón, con camisa de algodón y funda de poliéster.

Lo mejor de la plata (detalle, excelentes agudos, apertura) y del cobre OCC (punch, graves controlados, cuerpo), en un trenzado que reduce la inductancia y permite obtener un sonido equilibrado y sutil.

2 x 0,5 m Neutrik 34€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€

Cada incremento de 2 x 0,5 m 16€

OTELLO

Dos vivos de cobre multifilar rígido bañado en plata, en par trenzado, aislante de teflón extruido, blindaje cuádruple (dos mallas trenzadas de cobre y plata, dos blindajes de aluminio grueso en espirales opuestas, cobertura 100%), teflón extruido con lámina de kevlar, funda de poliéster en rejilla, técnica de contacto directo y conectores a escoger.

Modelo en prueba, caracterizado por su asombrosa neutralidad, por su construcción militar y por su extraordinario sistema de blindaje y protección. El cable, debido a su soberbia construcción, es algo rígido.

2 x 0,5 m Neutrik adaptado 26€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€
XLR oro: +3€
XLR Neutrik oro-plata: +8.5€

Cada incremento de 2 x 0,5 m 9.5€

LAERTES

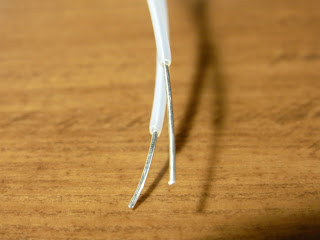

Dos cables trenzados de plata pura certificada 99,999% 25 AWG, teflón espaciado, PVC, técnica de contacto directo (extremo arqueado e introducido a presión en el pin, o atornillado y soldado). Terminado en funda blanca o en PVC transparente. Los materiales de este cable son básicos pero de inmejorable calidad: plata pura (de joyería y certificada) y teflón espaciado, para aprovechar las virtudes dieléctricas del aire. He escogido el calibre que recomiendan las experiencias de otros aficionados para cables de modulación, que consideran que en conductores sólidos un calibre excesivo puede ser contraproducente para la señal y, además, puede aumentar la masa metálica del cable e inducir interferencias (efecto antena). No hace falta recordar que la plata pura es el mejor conductor eléctrico sólido que existe. Los calibres y el trenzado elegidos garantizan una muy buena transmisión, reducen el efecto pelicular, reducen la inductancia, minimizan el posible efecto antena del cable y aprovechan las virtudes dieléctricas del aire.

2 x 0,5 m Neutrik 27€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€
Conectores XLR oro: +6€
Conectores XLR Neutrik oro y plata: +14€

RCA: Cada incremento de 2 x 0,5 m 11.5€
XLR: Cada incremento de 2 x 0.5 m 15€

HAMLET

Está basado en un cable de micrófono Belden 8451: dos vivos de cobre estañado, PE, malla de cobre estañado, Beldfoil, celulosa, PVC, funda de nylon negra, termorretráctiles y técnica de contacto directo. Es uno de los cables más empleados en los estudios de grabación de todo el mundo.

2 x 0.5 m Neutrik 17.5€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€
Conectores XLR oro: +3€
Conectores XLR Neutrik oro y plata: +8.5€

Cada incremento de 2 x 0.5 m 3€

OPHELIA

Cable de micrófono Belden 8412: dos vivos de cobre estañado de alta conductividad, EPDM, rayón, malla metálica con apantallamiento del 85%, malla de algodón, EPDM, funda de nylon negro-blanco, termorretráctiles, técnica de contacto directo. Es un cable legendario que viene fabricándose sin alteraciones desde hace 70 años y que ha sido empleado por los mejores ingenieros de sonido y estudios de grabación. La combinación de EPDM y algodón forma un dieléctrico magnífico y evita ruidos mecánicos. El cable base está fabricado en USA.

2 x 0,5 m Neutrik adaptado 25€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€
Conectores XLR oro: +3€
Conectores XLR Neutrik oro y plata: +8.5€

Cada incremento de 2 x 0,5 m 7.5€

KING LEAR

Cable de micrófono Belden 8412 para la señal con malla anulada (dos vivos de cobre estañado de alta conductividad, EPDM, rayón, malla metálica con apantallamiento del 85%, malla de algodón, EPDM, funda de nylon negro-blanco, termorretráctiles) y cobre OFC en teflón. Se trata de una variante del Ophelia en la que se ha anulado la malla y se emplean los dos vivos para la señal. La señal de tierra se deriva a un conductor exterior dispuesto en hélice alrededor del cable. Gracias a esta técnica, la señal queda absolutamente aislada y apantallada, inmune a las interferencias de la masa, mientras la tierra (enfundada en teflón y dispuesta en hélice para no interferir con la señal) sigue un recorrido independiente hasta la entrada en los conectores. La materia prima (el cable) está fabricado en USA.

2 x 0,5 m Nakamichi o bañado en plata 29€

Conectores bañados en oro 24K antimagnéticos con teflón: +10€

Cada incremento de 2 x 0,5 m 9€

YORICK

Par trenzado de cobre UP-OFC (65%) y cobre UP-OFC bañado en plata de alta pureza (35%), dieléctrico de XLPE, relleno de algodón, celulosa, blindaje trenzado de cobre y plata, PVC flexible, funda de nylon denso blanca superflexible, termorretráctiles y técnica de contacto directo. Es un cable sorprendente en muchos sentidos: por su combinación de hebras de cobre de alta pureza con hebras de cobre bañado en plata en una proporción interesante (65-35), por el relleno de algodón, por su blindaje de cobre y plata y porque todo eso cabe en un precio ajustadísimo y en un espacio mínimo. Además, el cable presenta unos parámetros técnicos extraordinarios, con un índice de capacitancia bajísimo tanto entre los conductores (50 pF/m) como respecto al blindaje (90 pF/m). Por si fuera poco, es muy fino y uno de los más flexibles que manejo ahora mismo.

2 x 0.5 m Neutrik 22€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€
Conectores XLR oro: +3€
Conectores XLR Neutrik oro y plata: +10€

Cada incremento de 2 x 0,5 m 5€

HORATIO

Núcleo de cobre bañado en plata, teflón, malla trenzada bañada en plata, PVC y técnica de contacto directo.

2 x 0,5 m Neutrik 19.5€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€

Cada incremento de 2 x 0,5 m 4,5€

POLONIUS ***ÚLTIMOS METROS DE CABLE***

Núcleo de cobre bañado en plata de alta pureza, teflón espumoso, PE foil, malla de cobre bañada en plata de alta pureza, malla de PVC, malla de cobre, PVC, funda de nylon negra y técnica de contacto directo. Es un diseño muy sofisticado gracias a su doble malla metálica y a su acumulación de blindajes (triple blindaje). El teflón espumoso es superior como dieléctrico al teflón sólido porque esté compuesto de teflón y aire.

2 x 0,5 m Neutrik adaptado 26€

Conectores Nakamichi: +3€
Conectores bañados en plata: +3€
Conectores OFC bañado en plata antimagnética atornillable: +12€
Conectores bañados en oro 24K antimagnéticos con teflón: +12€

Cada incremento de 2 x 0,5 m 9.5€

ROSENCRANTZ

Dos vivos de cobre estañado en teflón, dos aislantes trenzados de PVC, doble blindaje de ALU-PEPT, dos mallas invertidas de cobre bañado en plata, PVC, celulosa, funda de nylon negra-amarilla y técnica de contacto directo. Es un cable muy sofisticado: dos vías de señal, cobre y plata, blindaje cuádruple, teflón... Como digo, ofrece una tipología y una calidad muy poco común. Además, está fabricado en Alemania.

2 x 0,5 m Nakamichi o bañado en plata / XLR oro 29.5€

Conectores OFC bañado en plata antimagnética atornillable: +10€
Conectores bañados en oro 24K antimagnéticos con teflón: +10€
Conectores XLR Neutrik oro y plata: +8.5€

Cada incremento de 2 x 0,5 m 9,5€

JUMPERS RCA

Juego de dos jumpers RCA con conectores Neutrik y cuatro hilos trenzados de cobre bañado en plata con teflón Dupont. Sólidos y a la vez flexibles.

18€ la pareja

CABLES DIN

HAMLET (cobre estañado, blindaje) + DIN-5 180º plata: 1 m 2 RCA Neutrik 23€
Cada incremento de 1 m: 3€

HORATIO (cobre bañado en plata, blindaje) + DIN-5 180º plata: 1 m 2 RCA Neutrik 29€
Cada incremento de 1 m: 9€

LAERTES (plata pura 99.999%) + DIN-5 180º plata: 1 m 2 RCA Neutrik 37€
Cada incremento de 1 m: 12€

OCC (cobre UP-OCC 99.9997%) + DIN-5 180º plata: 1 m 2 RCA Neutrik 37€
Cada incremento de 1 m: 12€

HÍBRIDO (cobre UP-OCC 99.9997% y plata pura, blindaje, funda) + DIN-5 180º plata: 1 m 2 RCA Neutrik 46€
Cada incremento de 1 m: 24€

Suplementos
DIN-5 180º oro: +1€
2 RCA plata antimagnética: +7€










PERFIL DE LOS CABLES a partir de las observaciones que me han mandado los compañeros a partir de sus pruebas:




Empleo soldadura eutéctica (63-37) y WBT con plata, soldador regulable y Kontact Gold para el acabado y limpieza de conectores.


Para cualquier consulta, mejor aquí:

cables.hamlet@gmail.com

Saludos
