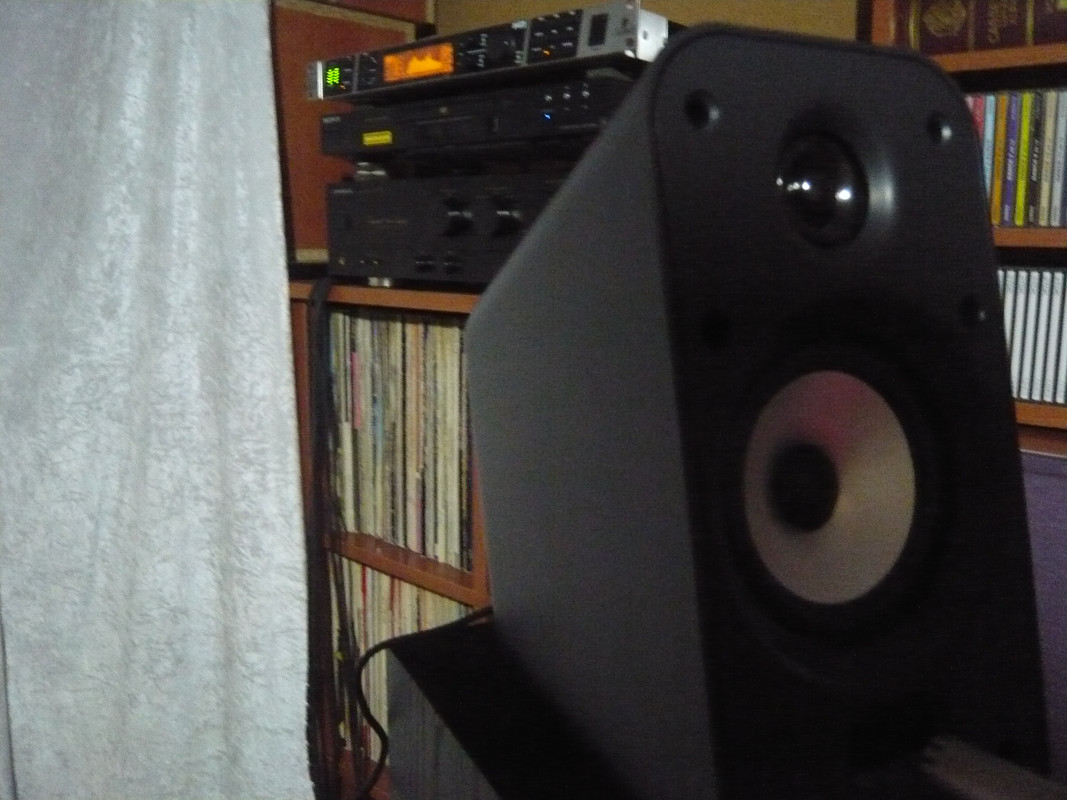

Fotos del satélite para que se vea el tamaño en relación a las DL410:
-Mediciones de respuesta en frecuencia a 1/6 octava vía Ultracurve:
-Caja izq micro a 2 cm mid/woofer:
-Caja der micro a 2cm del mid/woofer (miden prácticamente clavadas):
-Aquí con más nitidez:
-Recuerdo que ese realce en alrededores de 100hz en las tomas a 2cm de un Mid/woofer no es real (sino que es propio de una medida de ese tipo).
-Micro en boca del BR del satélite:
-Misma medida más nítida:
-Hay un pico similar al que ocurría con las DL410 (sólo que en este caso lo que creo ocurre es que la energía del mid/woofer que no he tapado se filtra más en la medida (el 3" tiene más dispersión y además está pegado al BR frontal; en las DL410 el BR era trasero y el mid/woofer apenas contaminaba dicha medición)
-Micro en boca del BR del sub:
-Medida del mismo:
-El sub parece estar sintonizado cerca de los 80hz, pero es bastante efectivo desde unos 45Hz)
- Caja izq a 80cm enfocando a tweeter (para que se vea que el EQ no actua) + sub_
-Misma foto con más nitidez:
Editaré para colgar captura con micro en punto de escucha con ambas a la vez (las cajas quedarán aprox. unos 50cm altas y además están inclinadas hacia arriba).
Un saludete
P.D.: Todas las mediciones están sin actuar el EQ)
P.D.2: Lo siento por la fotos borrosas
