    Predeterminado Previo de phono

    Regístrate para eliminar esta publicidad

    Quería presentaros un diseño mio de previo de phono. Los resultados en cuanto a calidad de audio me gustaron mucho. De hecho es el mejor que hecho hasta el momento, e hice unos cuantos.

    Este previo se caracteriza por un diseño totalmente "dual mono" con fuentes de alimentación independientes y por un sistema de corrección del RIAA "peculiar".

    La corrección es activa y pasiva a la vez, con esto se consigue un buen rango dinámico a bajas frecuencias y los niveles de distorsión y ruido sean mejores que en los sistemas que solo son totalmente pasivos o totalmente activos, cada parte de la curva RIAA adopta las mejores ventajas de cada mundo (activo y pasivo). Hay también otros importantes detalles que en su conjunto hacen que el sonido sea muy bueno.

    No hay condensadores de paso en los bucles de realimentacion, de hecho el previo puede amplificar desde DC hasta un ancho de banda superior muy bueno, con una afinación del RIAA de 0,07dB y distorsiones del orden de 0,003%.

    Incluye también un filtro subsonic de 3er orden 18db de pendiente en 18Hz, este lo diseñe después viendo que con mi plato algunas veces con algunos discos había problemas con los subsonics, aunque en otros platos probados no hubo esos problemas.

    Después de incluir el filtro subsonics quise asegurarme con mediciones exhaustivas si había algún tipo de perdida en cuanto a características, ancho de banda, distorsión, precisión del RIAA y todo era perfecto, igual que sin el, así que lo deje definitivo sin opción de desconexion, aun si cabe es algo mejor en el aspecto de que el operacional trabaja también a modo de buffer de salida y esto es muy bueno para cargas ligeramente inferiores a las habituales. Eso si, este filtro subsonic no es como muchos de los fabricantes lo hacen, esta mejor diseñado.

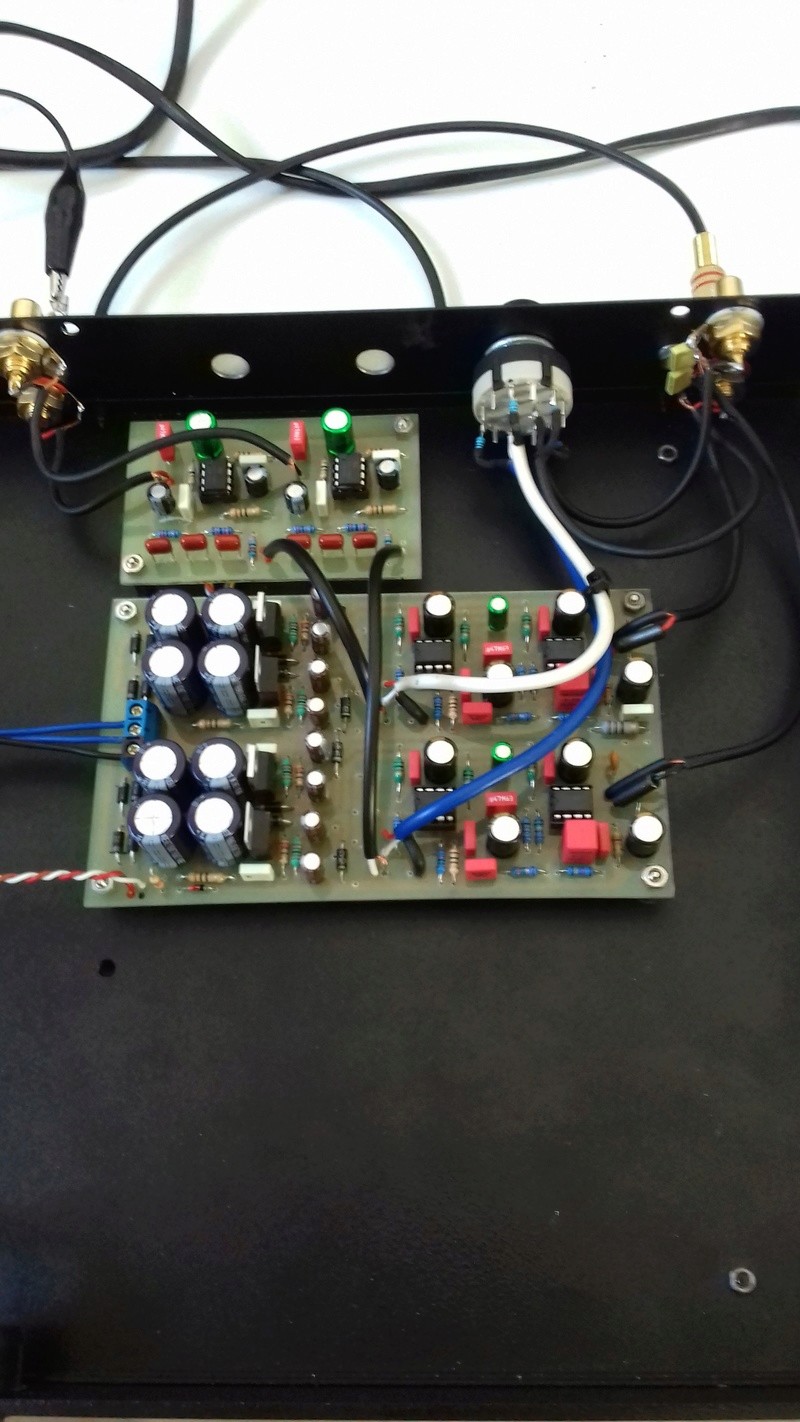

    Lo hice en un chasis "guarrindongo" que tenia, pero si hago alguno mas los siguientes los haré en una caja mas pequeña, mas bonita con los bordes redondeados y en aluminio todo.

    La ganancia e impedancia de entrada se pueden hacer al gusto que se quiera, llegando a probar yo en casa ganancias de hasta 68dB sin problemas de ruido ni de perdida de características, este actualmente lo tengo en 42dB/47K Ohm para MM y 62dB/100 Ohm para MC.

    Los componentes son de muy alta calidad, condensadores WIMA MKP de baja tolerancia, electrolíticos Elna SilmicII, Nichicon Muse BP, Nichicon KZ, resistencias de 1%, etc.

    Espero que os guste:





    Huguito, ulises mexico y davidmv han agradecido esto.

  2. #2
    principiante Avatar de dromeu3
    Registro
    09 feb, 19
    Ubicación
    Granollers
    Mensajes
    68
    Agradecido
    18 veces

    Predeterminado Re: Previo de phono

    Buen trabajo, has seguido con el tema? Justo me acabo de comprar un Vincent PHO-8 y posiblemente me hubiera interesado por este proyecto. Saludos!
    5.1.2 SETUP
    TV: LG 75UK6950PLA
    PRE: Marantz SR6010
    PS: Rotel RMB-1077
    FRONT: B&W 684
    CENTER: B&W HTM62
    REAR: B&W DS6 (BIPOLE)
    ATMOS: B&W DS6 (BIPOLE)
    SUB: B&W ASW675

  3. #3
    Extranjero Avatar de ulises mexico
    Registro
    14 oct, 15
    Mensajes
    243
    Agradecido
    284 veces

    Predeterminado Re: Previo de phono

    La mejor era de la electrónica!
