Me presento con sala no dedicada

Al final he sacado cable y tirándolo recto ha llegado a la parte trasera.

Así que ya he hecho todas las pruebas de posicionamiento posible en la sala, 7 horitas de nada que han sido...

Pero tengo que decidir ubicación, ya que en breve tengo aquí a los paletas haciendo regatas.

Cuelgo dos gráficas para poder comparar.

La de arriba, ya la había posteado, es la mejor que me sale con los dos subs delante y enfrentados. Dejando la fase del izquierdo a 180º.

La de abajo es la que mejo sale con un sub delante y otro atrás, concretamente el de alante a la derecha y el de atrás a la izquierda. Ambos fase a 0º. La gráfica es calcada tanto si los oriento en diagonal (mirando cada uno a su esquina opuesta), como si los oriento mirando cada uno a su pared contraria.



Como podéis ver, quizás sea algo mejor la gráfica de abajo. El primer valle es menos pronunciado, no hay segundo valle y al inicio la curva es más "progresiva".

Preguntas...

¿Esa mejoría en la gráfica de abajo es lo suficientemente "importante" como para tenerla en cuenta? ¿O a la práctica no voy a notar diferencia entre una y otra?

¿Dejo los frontales a 40 Hz? Mirando gráficas, en ese rango de frecuencias donde cae el subwoofer, ellos van bien... Así que pienso yo que me "ofrecerían" las frecuencias que "faltan".

Después de medir unas 25 veces, corroboro que SIEMPRE hay una caída más o menos en el mismo rango de frecuencias. ¿A que se puede deber esto? ¿La sala se las "come"? ¿Los subwoofers están mal "paridos"?

¿Me podéis confirmar si el rango de frecuencias en el que se da la caída es entre los 50 y los 60 Hz y si es de unos -6 dB? Es que me cuesta interpretar la escala del gráfico.

Gracias por vuestra paciencia y ayuda!

Ten en cuenta que tu sala tiene cero (0) elementos que absorban graves, todo absolutamente todo es reflectante. De ahí esa facilidad de crearse picos y valles profundos en la respuesta. No se pueden pedir unas peores condiciones para reproducir bajas frecuencias.

Así pues solo puedes jugar con la posición ( y los ajustes de fase) de los subs hasta conseguir una respuesta lo más lineal posible.

La segunda gráfica me parece la mejor de todas, aunque hay que saber que las gráficas del "despues" de Audyssey son siempre una previsión del resultado, no una curva real.

Un saludo del Oso

Añadir a lo dicho que cuando jugamos a meter todo un sistema 7.2.2 en un salón de "diseño", hay que enfrentarse a un sinfín de compromisos.
Hemos de plantearnos desde un principio si queremos tener un salón minimalista y que el sonido sea correcto (sin más) en estas condiciones o liarnos a querer obtener la mejor calidad sonora posible empezando a desvirtuar del todo la simplicidad de la decoración colocando paneles acústicos de dudoso gusto...

Que la balanza no tire más hacia un lado que otro es la decisión que debes tomar.

Un saludo del Oso

Esas gráficas son muy amplias para medir un SW, la escala tan grande desvirtúa el resultado, pero aún así ya se aprecia donde reside el problema.

Visto lo visto, lo que haría es dejar los SW en los lugares que menos molesten, son dos, y el salón es amplio pero ojo, los 2 SW ocupan su espacio. No hay mucho cambio de colocarlos en el mejor lugar que en donde menos molesten o donde queden mejor en tu salón, ya que visto lo visto, no existe o no se ha localizado el lugar idóneo.

Sigo pensando que seguramente otro tipo de SW, ya sea SVS o Arendal y solo uno, de 12" tipo SB2000 PRO o el Arendal equivalente, se integre mejor en tu salón y se lleve mejor 1 SW que no 2 SW con Audyssey de tu Receptor.

Un único subwoofer en una sala bien rectangular cómo esa tendrá que apagarlo cada vez que no esté en el punto de escucha ppal (el sillón). Es así.

La 2da gráfica es muy mucho mejor.
Y no veo gráfica de un único subwoofer!!!! Eso sería de ayuda.
Mirando la gráfica...
1. Prueba cortar los frontales en 60 hz. Eso es bien cerca de la cancelación de los subwoofers, puede funcionar. (Creo no puedes obtener una gráfica de eso, es escuchar y apreciar).
2. Tu configuración de los 2 subwoofers en paredes laterales deberías probar, si tienes ganas, alejarlos un poco más de la pared frontal.... quizás quede en el paso, quizás no tanto, y también acercar aunque lo veo difícil.
3. Gráfica de un único subwoofer.

Iniciado por Lacompetencia

Ten en cuenta que tu sala tiene cero (0) elementos que absorban graves, todo absolutamente todo es reflectante. De ahí esa facilidad de crearse picos y valles profundos en la respuesta. No se pueden pedir unas peores condiciones para reproducir bajas frecuencias.

Así pues solo puedes jugar con la posición ( y los ajustes de fase) de los subs hasta conseguir una respuesta lo más lineal posible.

La segunda gráfica me parece la mejor de todas, aunque hay que saber que las gráficas del "despues" de Audyssey son siempre una previsión del resultado, no una curva real.

Un saludo del Oso

Iniciado por Lacompetencia

Añadir a lo dicho que cuando jugamos a meter todo un sistema 7.2.2 en un salón de "diseño", hay que enfrentarse a un sinfín de compromisos.
Hemos de plantearnos desde un principio si queremos tener un salón minimalista y que el sonido sea correcto (sin más) en estas condiciones o liarnos a querer obtener la mejor calidad sonora posible empezando a desvirtuar del todo la simplicidad de la decoración colocando paneles acústicos de dudoso gusto...

Que la balanza no tire más hacia un lado que otro es la decisión que debes tomar.

Un saludo del Oso

Efectivamente, lo queremos todo y eso no puede ser.

O se tiene un salón formal por un lado y una sala dedicada por otro, o hay que equilibrar.

También tendemos a obsesionarnos con la "perfección" y nos olvidamos que hay que disfrutar.

Yo creo, que ahora mismo estoy en un punto muy dulce de la balanza calidad de audio / estética del salón.

Iniciado por ManuelBC

Esas gráficas son muy amplias para medir un SW, la escala tan grande desvirtúa el resultado, pero aún así ya se aprecia donde reside el problema.

Visto lo visto, lo que haría es dejar los SW en los lugares que menos molesten, son dos, y el salón es amplio pero ojo, los 2 SW ocupan su espacio. No hay mucho cambio de colocarlos en el mejor lugar que en donde menos molesten o donde queden mejor en tu salón, ya que visto lo visto, no existe o no se ha localizado el lugar idóneo.

Sigo pensando que seguramente otro tipo de SW, ya sea SVS o Arendal y solo uno, de 12" tipo SB2000 PRO o el Arendal equivalente, se integre mejor en tu salón y se lleve mejor 1 SW que no 2 SW con Audyssey de tu Receptor.

Posiblemente Manuel, la corta experiencia en este mundillo me dice que todo es probar, probar y probar.

Iniciado por LEÓN206

Un único subwoofer en una sala bien rectangular cómo esa tendrá que apagarlo cada vez que no esté en el punto de escucha ppal (el sillón). Es así.

Así es. Gráficas a parte, lo que si tengo clarísimo es que ahora con dos el sonido es MUCHO más uniforme.

Iniciado por LEÓN206

La 2da gráfica es muy mucho mejor.
Y no veo gráfica de un único subwoofer!!!! Eso sería de ayuda.
Mirando la gráfica...
1. Prueba cortar los frontales en 60 hz. Eso es bien cerca de la cancelación de los subwoofers, puede funcionar. (Creo no puedes obtener una gráfica de eso, es escuchar y apreciar).
2. Tu configuración de los 2 subwoofers en paredes laterales deberías probar, si tienes ganas, alejarlos un poco más de la pared frontal.... quizás quede en el paso, quizás no tanto, y también acercar aunque lo veo difícil.
3. Gráfica de un único subwoofer.

No he subido más gráficas porque eran peores.

Lo que si he hecho esta mañana ha sido trastear un poco más con los subs y volver a medir, logrando mejorar ligeramente la gráfica con esta configuración:





El trasero izquierdo con la fase a 180º.

Esta es la gráfica:



De las 28 gráficas (contadas) que he hecho esta es la mejor.

Con esta configuración no interfieren nada el paso.

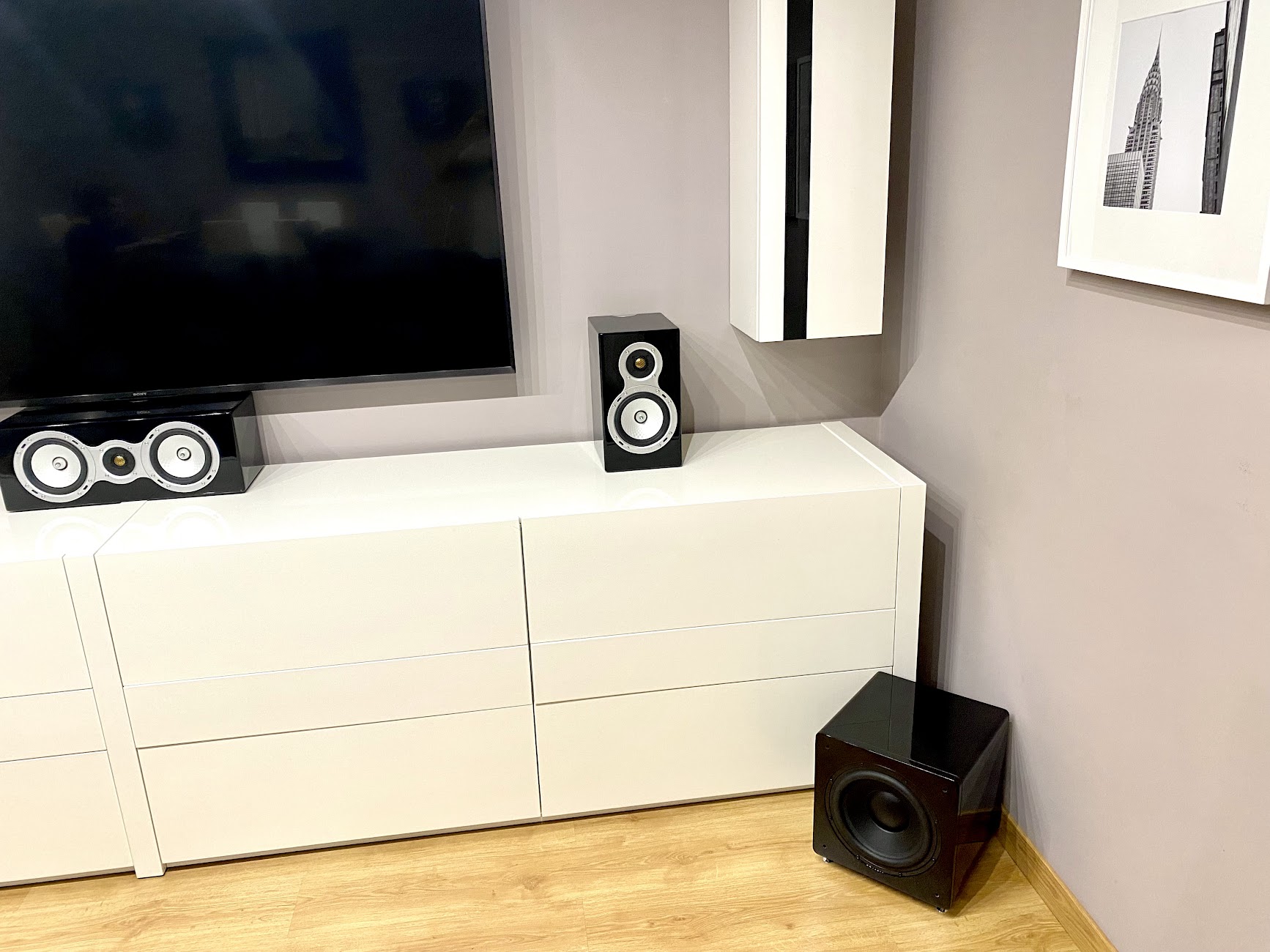

En cuanto a la estética me parece bastante aceptable, pese a que se rompa mi amada simetría y uno quede delante del mueble.

Como comenta León, cortaré todos los altavoces a +20 Hz de lo que indica Audyssey:

Delantero - 40 Hz + 20 Hz = 60 Hz
Central - 40 Hz + 20 Hz = 60 Hz
Surround - 60 Hz+ 20 Hz = 80 Hz
Altura frontal - 60Hz + 20 Hz = 80 Hz
Altura trasero - 40 Hz + 20 Hz = 60 Hz

De esta manera los "relajo" todos un poco pero a la vez teóricamente tengo "cubierto" el pequeño valle del subwoofer.

Yo lo que veo es que esos subs parecen drivers de graves simplemente.
Donde tienen que rendir, más o menos entre 20hz y 80hz, no lo hace, y en cambio rinde donde no tiene que rendir nada, entre 200hz a 800hz que llega casi plano prácticamente.

Vamos, que creo que el problema son los subwoofers que no dan la talla.

Iniciado por Xauen

Yo lo que veo es que esos subs parecen drivers de graves simplemente.
Donde tienen que rendir, más o menos entre 20hz y 80hz, no lo hace, y en cambio rinde donde no tiene que rendir nada, entre 200hz a 800hz que llega casi plano prácticamente.

Vamos, que creo que el problema son los subwoofers que no dan la talla.

Eso lo llevo diciendo yo todo el rato.
Creo que está pasando lo mismo cuando en el primer post de este hilo, me metí con el tamaño de los 2 frontales y casi me tengo que esconder.

Son SW de 10" y 300 € ... milagros a Lourdes

Bueno tampoco hay porqué criminalizar tanto a estos pobres subwoofers.

Sí, son drivers de 10" pero son dos, lo que hace una superficie emisiva equivalente a uno de 12" por lo menos. Y haciendo la misma traslación, son 600w en total.

No sé si fue en este o en el foro hermano, pero un día comentado sobre un tema semejante, puse como ejemplo un experimento que hicieron los estudiantes de una universidad americana. Montaron un subwoofer con un driver de 18" y luego montaron otro del mismo tamaño pero equipado por (creo recordar) nueve drivers de sólo 4".... luego midieron y los dos sub rendían prácticamente de manera idéntica!!.

Lo que le quiero plantear a David es si ha hecho las mediciones con la puerta de la sala cerrada (obligatorio!!!)... Más que nada porque como ha estado hablando de quitar la puerta y muchas de las fotos actuales se ven sin ella, igual ha pasado Audyssey con todo abierto.

Un saludo del Oso

Había una tabla de equivalencias y la perdí... nunca más la encontré.
2 de 10'es casi uno de 15.
Si alguien la encuentra por i-net lo agradecería.

Iniciado por LEÓN206

Había una tabla de equivalencias y la perdí... nunca más la encontré.
2 de 10'es casi uno de 15.
Si alguien la encuentra por i-net lo agradecería.

Sí, yo también creo que era eso... pero siempre prefiero pecar de precavido. Tampoco recuerdo bien la equivalencia.

Un saludo del Oso

Mi experiencia sonora que un SVS SB1000 de 600 € mejoró en todo los sentidos, a 2 JBL E150P de 300 € cada uno.

Si me pedís gráficas, solo tengo mis sensaciones sonoras en un salón de 30 m2

Iniciado por ManuelBC

Mi experiencia sonora que un SVS SB1000 de 600 € mejoró en todo los sentidos, a 2 JBL E150P de 300 € cada uno.

Si me pedís gráficas, solo tengo mis sensaciones sonoras en un salón de 30 m2

Pero son 2 subwoofer diferentes.
Subwoofer, diseños, amplificación y otras cosillas.
Estamos hablando de superficie de drivers.
Encontré la imagen, no sé cómo subirla
