Soporte altavoces

Muchas gracias a todos por los comentarios. Los altavoces ya tienen unos "puntas de desacoplo" de goma y a parte venían con unas metálicas que tengo pensado poner en la base de los soportes, como tengo parket pondré unas monedas de 50 céntimos entre éstas y el suelo. Si he entendido bien, teniendo en cuenta las puntas de goma de los altavoces y las metálicas de desacoplo que pondré en la base, atornillarías directamente las patas a las bases sin poner ningún aislante entre ellas, verdad?

Saludos y gracias de nuevo!

¿Quieres decir atornillar la caja a la base que has hecho? NO!!!

Me explico, respecto a la rigidez, cuanto mayor sea, también subirá la Fr, luego para qué añades peso para bajar la Fr si luego la subes aumentando la rigidez, y cuando lo deseable es bajar la Fr para alejarla de las frecuencias que genera el propio sistema.

Justo decía lo contrario, que los soportes de gama alta emplean sistemas donde cada elemento está desacoplado entre sí (baldas de estructuras, cajas de soportes) empleando elementos adecuados para ello (soportes de elastómero, puntas de desacoplo, etc) para disminuir esa rigidez. El unir atornillando no aporta más que seguridad si cabe, porque será más estable, pero desde el punto de vista acústico, de la frecuencia de resonancia, es lo menos adecuado.

Saludos.

P.D: Releyendo tu mensaje, creo que quieres decir las distintas piezas del soporte en sí, no las cajas. En ese caso, haz lo más cómodo que te resulte, el soporte en sí lo que más determinará su Fr y eficacia es el peso, cuanto más puedas, mejor. Siento la confusión, aun no me he tomado el café ;-)

Jajaja.... tal y como has "posdateado" no me refería a atornillar el altavoz al soporte... con lo que me han costado las cajas no les hago un agujero ni loco! Además tienen el bass reflex en la parte inferior de la caja, con lo que atornillarlo o ponerlo sin sus "patitas de goma" sería tapar la salida de aire.
Para que nos entendamos bien adjunto una foto, no es del mismo modelo porque es nuevo y no encuentro ninguna foto de mi altavoz con las patas de goma, pero las patitas son como las que lleva este altavoz:

Antes de seguir confesar que no sé qué es la "Fr" pero he entendido que tiene que ser baja y que cuanto más rigidez la Fr será más alta. Me despista lo de la amortiguación, pues como ignorante en la materia me parece que si amortiguo reduciré la rigidez. Por eso, y esta es la última duda que me queda, creo que si pusiera unas almoadillas de aislamiento entre las patas del soporte (las barras metálicas de las fotos de más arriba) y las baldas de madera que servidrán de base superior e inferior iría bien. Si me lo puedo ahorrar mejor, menos dinero y trabajo, pero como la inversión será pequeña quiero hacerlo lo mejor posible, y aprovechar al máximo los altavoces que tanto me ha costado conseguir

Mil gracias de nuevo!

Vamos por partes, como decía Jack ;-)

Fr es la frecuencia de resonancia, aquella a la que vibra, por ello tenerla baja, alejada de las frecuencias que nuestro propio sistema genera, para que no resuene y evitar transmitir esas posibles vibraciones.

Alguna cosa más a considerar, ya que tus cajas tienen réflex por debajo, se me ocurre que con más motivo, el soporte debería ser un sistema lo más abierto posible, es decir, la base superior en lugar de una tabla, me haría un bastidor hueco al centro, algo parecido a esto:



Este tipo de soportes tan abierto, es el ideal, al margen de las vibraciones, por las reflexiones y difracciones de las ondas sonoras que genera la propia caja, es lo más neutro posible (lo más cercano a "suspender" las cajas en el aire).

De las almohadillas que mencionas, si te es fácil añadirlas bien, en otro caso no te compliques que no creo que marquen mucha diferencia respecto a lo que supone el peso y desacoplo de la estructura en conjunto al suelo y con las cajas.

Saludos.

Gracias! Cuando siga os voy poniendo fotos del paso a paso

Ayer ya fuí a por las patas que me faltaban y la arena de sílice. Tan solo me faltan las bases de madera pero creo que hoy ya me pondré con lo que tengo
Antonio, estoy pensando en lo que me comentaste de hacer un agujero en la base superior para que encaje con la salida bass reflex. Si no pudiera hacer el agujero tan grande como la salida del bass reflex sería un problema? Si fuera así sería mejor no hacer ningún agujero? No lo he medido pero no creo que el espacio que me quede entre las bases de las patas sea suficientemente grande, o encaje exactamente, con la ubicación y tamaño del puerto de las cajas.

Gracias!

Hola, de forma burda explicado pero para entendernos, el puerto réflex actúa como un cilindro donde se comprime y descomprime el aire, a la frecuencia en la que esté sintonizado. Siempre será mejor dejar libre su salida, pero si pones un obstáculo frente al mismo (la base del soporte), que sea uniforme en toda la salida del puerto, no parcialmente.

En resumen, o haces una estructura abierta como el ejemplo que anexé, o por el tipo de soporte que tienes planteado, con base superior en madera, que no puedes hacer un hueco suficientemente grande, mejor dejas la pieza superior enteriza.

Saludos.

Mil gracias Antonio! Al final le tendré que poner tu nombre al pie, Antonio-Freak Model 1.0 Speaker Stand

Ya me he liado con las patas, a ver si esta tarde consigo las bases. Unas fotos más:

Otro detalle del invento de invertir la rueda de equilibrado de altura de la pata para convertirla en una base más:


Aquí rellenando la pata con la arena de sílice:


Y finalmente las cuatro patas que tuve tiempo de terminar ayer:


Salut!

Va tomando forma!!!

Ánimo!,
te va quedando genial

Seguremanete hoy iré a por las bases y así ya podré construir el engendro. Alguna idea de cómo hacer para ponerle estas puntas de desacoplo?


Gracias!

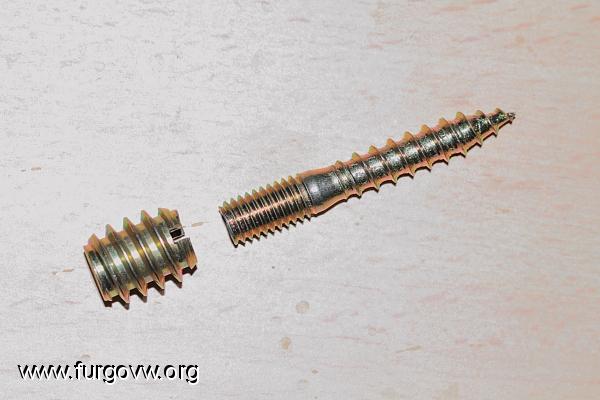

Hola, ¿la base inferior también es madera? Si es así, haz en la base un agujero para introducir unos casquillos como estos...





Con la métrica interior, la misma que tenga la rosca de tus puntas, y los atornillas en ellos, como trae cualquier caja tipo columna en su base.

Saludos.

Si, será de madera. Miraré a ver si tienen esos casquillos cuando vaya a por las maderas, iré al Bauhaus que tienen de todo y me hacen las maderas con los cuatro cantos. El rollo es que el grosor máximo que hacen es de 1,9mm y tenía en mente hacerlas más gruesas.

Gracias Antonio!
