Me voy a hacer unas cajas acústicas...cuando menos curiosas

Exacto, eso fue lo que paso

Los woofers eran de un retroproyector zenith, nuevos y en sus cajas, carton con suspensiones de goma, 8 ohm y calculo unos 30w por el tamaño del iman, o sea que no eran gran cosa....las caja vieta dos no son precisamente buenas, no suben mucho y tienen un agudo raro, no chillon pero como muerto, sin brillo y los graves no lo se, pero no creo que fueran gran cosa asi que empeorar no lo vamos a hacer, ademas mi amigo esta ya medio sordo, no lo va a notar

hola tengo este sistema de tres vias que tenia en el coche son dynaudio http://www.dynaudio.com/eng/auto/esotec/342.php habia pensado hacerme unas cajitas con ellos pero es que son de 4ohm y mi denon 3808, funciona solo de 6 ohm en adelante, tengo un amplificado steg k4-02 http://www.solostocks.com/venta-prod...-k4-02-5096408 , pero claro al ser una etapa de potencia caraudio no se como podria enchufarla a 220v alguien sabe como podria hacerlo?

Iniciado por ailoma

hola tengo este sistema de tres vias que tenia en el coche son dynaudio http://www.dynaudio.com/eng/auto/esotec/342.php habia pensado hacerme unas cajitas con ellos pero es que son de 4ohm y mi denon 3808, funciona solo de 6 ohm en adelante, tengo un amplificado steg k4-02 http://www.solostocks.com/venta-prod...-k4-02-5096408 , pero claro al ser una etapa de potencia caraudio no se como podria enchufarla a 220v alguien sabe como podria hacerlo?

Los altavoces si serian merecedores de hacerles unas buenas cajas, pero en cuanto a la etapa mal asunto para usarla en casa, necesitarias una fuente de 12v de muchos amperios y eso es caro y ademas poco recomendable hacer una conversion doble de tension, por una parte de 220 a 12v y las segunda dentro de la propia etapa hay una otra fuente conmutada para aumentar la tension otra vez. Esto lleva a tener parasitos y cosas raras.
Yo venderia la etapa y compraria un ampli de casa dedicado que aguantara 4 ohm, los hay de segunda mano por cuatro duros

Buf. Ese kit que tienes de Dynaudio, Alioma, es muy malo.

Te recomiendo que lo tires, indicándome primero por privado dónde y cuándo, o mejor aún, me lo haces llegar a portes debidos y ya me encargo yo.

Joder, si Macrom, Morel y Dynaudio son el mismo perro con diferente collar. Prácticamente se trata de los mismos altavoces, con la diferencia de que el woofer es mejor el tuyo, y en cambio el tweeter más flojo.

Ya tienes el filtro de origen, lo que te facilita las cosas si no tienes demasiados conocimientos al respecto o forma de conseguir componentes. Ese filtro usa primer orden para graves y medios, y segundo orden a 3,5KZ para el tweeter. Eso es porque es un kit de coche en el que la distancia física entre altavoces es mayor y al agudo se envía la mayor cantidad de medios que soporte para elevar la escena al salpicadero.

Además, tiene niveles de -3, 0 y +3dB para el medio y tweter.

Vamos, que ya tardas!

Al tener juntos medios y agudos, yo usé primer orden también en el tweeter y una frecuencia de corte más alta, 5,6KHz. Es la única modificación que yo le haría al filtro para adpatarlo a hifi doméstica.

No sé si estás pensando en algo parecido a lo que yo he hecho. Si te interesa te doy detalles sobre las medidas exactas de las baldas que he usado.

El volumen recomendado para tu woofer es de 7 a 21 litros. Yo opino que mejor más que menos, da un bajo más bonito, menos seco. Los woofers de coche son siempre más duros.

Si quieres poner red Zobel de compensación de la impedancia de los drivers para que el filtro y el ampli trabajen mejor, aquí los tienes:


Medio:




Tweeter


Woofer: No tengo imagen, pero es lo mismo con valores de 22uF y 4,7 ohm

Por cierto, no te preocupes por lo de los 6 ohms del Denon, puede manejar 4 ohms. Todos pueden, pero los fabricantes se curan en salud en las recomendaciones. Y efectivamente, alimentar una etapa de coche con una fuente, te sale caro, es un desperdicio de energía en trasnformaciones,...no vale la pena.

Que pasada!
Me parecen preciosas, asi no desentonan con la decoracion.
Saludos.

Por cierto tu "diseño" se parece asombrosamente a este no?

http://www.6moons.com/audioreviews/p...ballerina.html

Salvo por precio

Gracias a todos. Parece que gusta el diseño. La verdad es que fue concebido en un instante en mi cabeza. Lo más largo tuvo lugar delante de todas las lejas LACK de 110 x 26 (el panel frontal) en IEA, ya que no sabía si decidirme por blanco o negro.

El diseño de las Ballerina es tremendo, pero yo no diría que se parecen. Bueno, medios y agudos están "flotantes" y hay un recinto dedicado para el woofer, sí, pero vamos...

Qué puntazo de cajas, originales por no decir únicas. Por no hablar del currazo que te estás pegando.


S2......

Muy original tu proyecto.

Los muebles de IKEA tienen cierta trayectoria para aplicaciones Hifi.

Las famosas mesas lack (¿hay alguien que no tenga una?). Son perfectas como rack para equipamiento PRO.





Y los bols de madera son habitualmente utilizados por la comunidad humita como recinto semi esférico tal como has hecho tú.

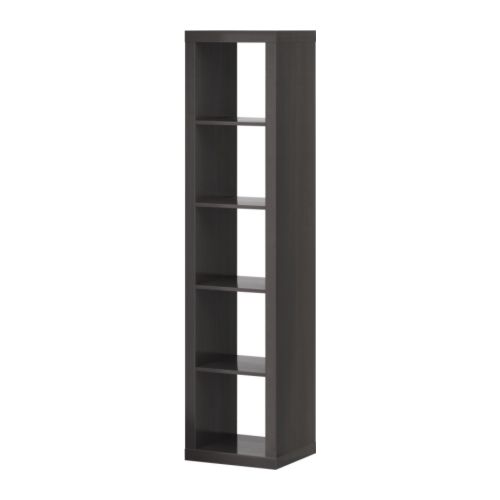

Yo hace tiempo que planeo construir una columna WWMTMWW con una estantería expedit como esta:



Como baffles frontales utilizaría los kits de puertas disponibles.
Lo que me falta es precisamente tiempo, pero si alguien se anima...

Un saludo
Luismaxxx

Pues sí, vaya, las mesas LACK tienen el ancho perfecto para Pro. Si tienes sitio para poner las pedazo neveras (y electrónica para mover algo así) que son las Expedit de 1,85m de alto, te puede quedar algo chulo.

Iniciado por input

Qué puntazo de cajas, originales por no decir únicas. Por no hablar del currazo que te estás pegando.


S2......

Lo peor ya paso aquella semana. No es que sea un obseso del orden y la limpieza, pero esto de no tener ya no un taller, sino ni siquiera una habitación para llenarla de mierda, pues aunque grandecito es un estudio, implicaba dormir respirando serrín.

Sé que antes o después voy a mejorar el tema woofer, intentando no necesitar el sub -o muy poco- para refuerzo de bajos. El segmento alto del espectro va muy bien, no creo que lo toque.

Iniciado por Damocles

Y por cierto ¿que ha pasado con el radiador pasivo?...no lo veo en las fotos

He conseguido unos chasis de 8", unos conos sueltos de Focal y unas suspensiones y centradores muy blandos y voy a mirar lo de los pasivos, para intentar hacerlas menos dependientes del apoyo en bajos del sub. Ya pondré fotos y diré que tal va la cosa.

Sobre los altavoces beyma (Benito y Manolo, no es broma)

El otro día cuando dijiste eso sabía que no era cierto, pero no me acordaba exactamente de los nombres de los cuales se formaba la marca. Son Benavent y Masip. Curiosamente, no he encontrado nada en la página de Beyma ni en español, pero aquí está explicado en un impecable holandés.

Beyma staat voor BEnavent and MAsip.

http://www.fantasylichtengeluid.nl/i...en/Page611.htm

Los radiadores pasivos siempre me han llamado la atencion pero nunca tuve claro como usarlos bien...el bass reflex si lo entiendo bien y tengo una idea de como ajustarlo y usar lo ejemplos de calculo, pero nunca cayo en mi mano documentacion de los radiadores, ya nos explicaras como lo ajustas y las ventajas que encuntras con respecto al bass reflex

Lo de Benito y Manolo lo vi en algun catalogo de la marca de hace muchos años, mucho antes de que hicieran la serie...aunque es posible que fuera algun apunte de algun representante bromista, pero siempre pense que era asi, asi que rectifico, BenitoYMAnolo (es broma)...y todavia conservo un llavero de beyma con forma de altavoz

Hombreeee! Anda que no he repartido yo de esos cuando Beyma era patrocinador en la Feria dell Automóvil



Igual te lo di yo en mano!!

El principio teórico del radiador pasivo es el mismo que el del Bass-Reflex. El resonador de Helmholtz.

Imaginemos que tenemos un peso colgando de un muelle sujetado por nuestra mano y empezamos a moverla arriba y abajo. El peso nos seguirá, pero con un retraso, y habrá un momento en que, variando la frecuencia de subida-bajada de la mano, contrariamente a lo que pueda parecer, el peso subirá y bajará con la mano, haciéndonos sentir que con menos esfuerzo lo movemos, y así es. Esa es la frecuencia de resonancia de ese conjunto en concreto, ese peso y esa dureza de muelle.

Bien, el resonador de Helmholtz se basa en lo mismo, pero con dos cavidade de aire unidas, y como fuerza exterior una vibración del aire.



El ejemplo más cotidiano lo tenemos cuando soplamos el cuello de una botella y obtenemos un bonito sonido tirando a grave, más cuando mayor es la botella.

El Bass-Reflex sustituye a su vez el soplado por el movimiento tasero del aire que produce el altavoz. Una serie de fórmulas (que usan unas constantes sacadas de la densidad del aire al nivel del mar) que tienen como variables el volumen de aire de recinto, el del aire contenido en el tubo de BR y la frecuencia a la cual queremos que resuene el sistema (siempre que no pretendamos bajar de la mitad de la FResonancia del woofer al aire libre, los milagros a Lourdes). Si se calcula correctamente, a esa frecuencia deseada, el altavoz notará, en lugar de un freno por tener que comprimir el aire del recinto, un apoyo a su desplazamiento.

Para aquellos a los que los cálculos les dan alergia (además, qué coño, si luego las cosas hay que ajustarlas a ojo), recomiendo que adquieran este tipo de tubo BR ajustable:




y luego con un sencillísimo truco se puede sintonizar perfectamente.

Vaos a suponer que tenemos nuestro agradable 8 pulgaditas, pero que no baja realmente de unos 60Hz, a los que resuena de forma natural, y queremos que dé un poco más de chicha. En sistemas Pro los BR se sintonizan para dar más volumen a frecuencias más altas porque se busca rendimiento a lo bestia, pero si lo queremos es aproximarnos al ideal de respuesta de 20Hz-20KHz, nosotros vamos a dividir por dos los 60Hz y vamos a obtener, tachánnn, sí, 30Hz. Esas mates!

Pues como tener un generador señal no es cosa fácil pero por otro lado se puede uno bajar CD's o pistas dde tonos puros, se reproduce de la manera que uno prefiera uno de 30Hz, se envía al ampli y al altavoz como si fuera música, con un volumen medio, que oscile claramente a la vista pero sin llegar a sacarlo de excursión y...

Ahora viene el truco. Se enciende una vela y se pone a un palmo de la salida BR. Si se nos apaga la alejamos. Vamos variando la longitud el tubo ajustable y llegará un momento en el que la llama, en lugar de moverse a lo loco como hasta el momento, empezará un rápido movimiento oscilatorio de un lado al otro, incluso pareciendo a la vista que hay dos llamas por la memoria de nuestras retinas. Ahí el sistem está resonando. Y sin fórmulas ni leches. A que mola?

Siempre partiendo de un volumen de recinto generoso. En un 8 pulgadas de hifi suele ser de 30 a 50 litros para recinto cerrado. Casi todos los altavoces, además de los parámetros Thiele-Small, suelen dar ese dato.

Y finalmente, lo que me preguntabas, Damocles.

Pues muy sencillo: En el radiador pasivo, se sustituye el aire contenido en el tubo por la masa del pasivo. Punto.

Con la ventaja eso sí, de no tener los ruidos de soplado del tubo (aunque algunos viselan los extremos para minimizar esto), de poder aprovechar la radiación de pasivo orientándola al suelo o a la pared posterior. Para mi gusto personal, están a medio camino del recinto cerrado y el BR

De nuevo, el ajuste si no se tiene muy bien calculado el tema, se puede hacer añadiendo y quitando peso a los radiadores pasivos. Ya se venden algunos con un tornillo central y a base de arandelas se realiza esta tarea. Hay que tener en cuenta que, lejos de comportarse igual que una masa de aire flotante, el altavoz pasivo también tiene una suspensión y un centrador que le proporcionan unas características de dureza, de resistencia al movimiento, y se han de tener en cuenta.

Y esto son los componentes que me he agenciado para los míos:

Perfectamente explicado

Intuia como funcionaba el radiador, pero ahora me ha quedado claro. Desconocia que el ajuste se hacia por peso, pero tiene su logica, si

Lo de la vela lo habia escuchado antes pero nunca lo vi hacer, me lo apunto para el proximo proyecto que tengo entre manos (restauracion de un ampli combo de bajo, 180w de valvulas y 1x15"), me vendra bien para ajustar la caja ya que hay que poner altavoz nuevo, aunque todavia no lo he elegido...el volumen de caja esta solo entre 85-100 l, asi que con esto no creo que baje demasiado...

El llavero creo que nos lo mandaron con algun pedido a principios de los 90, soliamos pedir material para PA cuando no habia mucho presupuesto...cuando habia comprabamos EV, pero eso eran las menos, mi jefe era muy tacaño
